Hongnuo (Шеньян) General Machinery Co., Ltd. є одним із найнадійніших виробників і постачальників інтелектуального датчика диференціального тиску в Китаї. Ласкаво просимо придбати високоякісний розумний датчик диференціального тиску за конкурентоспроможною ціною на нашому заводі. Ми також приймаємо індивідуальні замовлення.

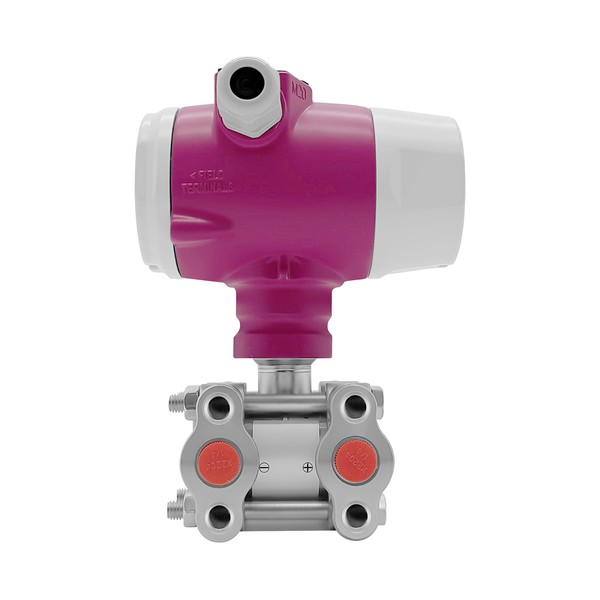

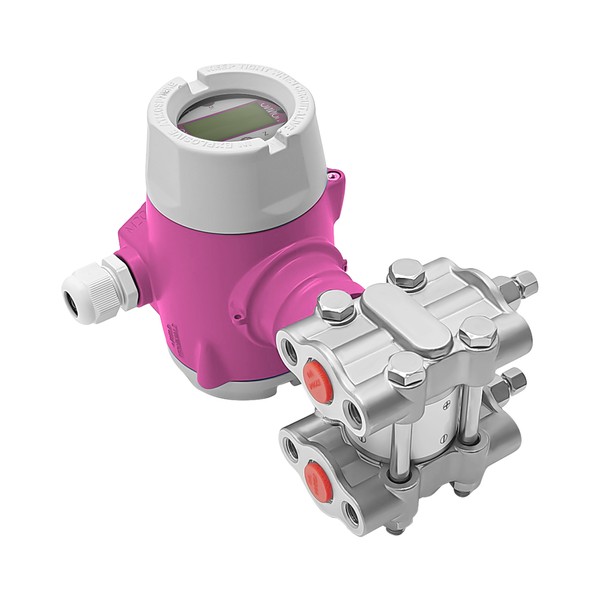

Серія HNP30-B-DP включає в себе інтелектуальні монокристалічні кремнієві диференціальні, вимірювальні та абсолютні датчики тиску, які можуть похвалитися передовою-технологією вимірювання монокристалічного кремнію з сенсором сердечника, ізольованим механічно та термічно у верхній частині металевого корпусу, щоб уникнути середніх перешкод. Оснащений скляними-спеченими ізольованими проводами, він має видатний захист від перехідної напруги та електричні характеристики, досягаючи платинового-рівня точності ±0,05%, максимального-одностороннього надлишкового тиску 25 МПа та чудових характеристик статичного тиску з впливом температури лише ±0,04%/10K. Його схемотехніка об’єднує мікропроцесор і технологію цифрової ізоляції з 24-розрядним АЦП і технологією подвійної компенсації, що забезпечує надвисоку точність вимірювань і тривалу стабільність (±0,1% протягом 3 років).
Підтримуючи протокол HART для віддаленого керування за допомогою ручного оператора або комп’ютера, він має гуманізоване-скидання нуля одним клацанням миші та швидке меню для легкого-настроювання параметрів на місці, що відповідає вимогам безпеки для небезпечних умов праці. Дво-вихід 4-20 мА відповідає NAMIR NE43, з автоматичною діагностикою несправностей і регульованим струмом сигналізації (3,9/21,0 мА). Він має широкий вимірюваний діапазон -100~4000 КПа для диференціального тиску, з настроюваними діапазонами вимірювання манометричного/абсолютного тиску, а також чудову ефективність захисту від перешкод, пройшовши випробування радіочастотним випромінюванням 3 В/м і магнітним полем частоти живлення 400 А/м. Передавач використовує вимірювальну капсулу з нержавіючої сталі 316L і корпус з алюмінієвого сплаву з епоксидним покриттям (захист IP67), пропонуючи різноманітні конструкційні матеріали (Hastelloy C, Monel, Tantalum) і наповнювальні рідини (силіконову олію, фтористу олію) для адаптації до корозійних середовищ. Він має кілька технологічних з’єднань (NPT1/4, M20*1.5) і аксесуари для монтажу з вимірюваною температурою середовища в діапазоні від -40~120 градусів, а також вибухозахищені класи Exd II CT6 і Exia IICT6, придатні для загального промислового вимірювання тиску/перепаду тиску газу, пари та рідини в різних суворих середовищах.
Популярні Мітки: інтелектуальний передавач диференціального тиску, Китай, виробники, постачальники, фабрика розумного передавача диференціального тиску
|
HNP30-B Інтелектуальний високоточний монокристалічний кремнієвий перетворювач тиску/абсолютного тиску |
|
|
Специфічні параметри |
Значення / Опис |
|
Принцип вимірювання |
Ядро передавача HNP30-B використовує високо{3}}точний монокристалічний кремнієвий датчик тиску, який розміщено у верхній частині металевого корпусу для досягнення механічної та теплової ізоляції. Завдяки мікропроцесору в основі, у поєднанні з технологіями цифрової ізоляції та подвійної компенсації, він має дистанційне керування через протокол Hart і функцію обнулення одним-дотиком, яка може зменшити дрейф температури, покращити можливості захисту від перешкод і точність вимірювань. |
|
Тип тиску |
Манометричний/абсолютний тиск |
|
Середовище вимірювання |
Газ, пара, рідина |
|
неточність |
±0,05%, ±0,075%, ±0,1% (включаючи лінійність, гістерезис і повторюваність від нульової точки) |
|
Стабільність |
±0,1%/3 роки |
|
Джерело живлення |
10-36 В постійного струму (рекомендовано 24 В постійного струму) |
|
Дисплей |
LCD, OLED |
|
Корпус перетворювача |
Матеріал з алюмінієвого сплаву, напилення епоксидної смоли |
|
Діафрагма |
Нержавіюча сталь 316L, хастеллой C, сплав монель, тантал, титан, напилений PTFE, спеціальні вимоги |
|
Метод вимірювання тиску |
Напірне з’єднання NPT1/4 і задня зварена напірна трубка Φ14 |
|
Рідина для наповнення |
Силіконова олія, фторована олія, високо{0}}силіконова олія тощо. |
|
Кільце ущільнення |
Нітрильний каучук, фторкаучук, полі(тетрафторетилен) |
|
Матеріал фланця |
Нержавіюча сталь 304, 316L |
|
Гайки та болти |
Сталь вуглецева оцинкована, нержавіюча сталь |
|
Електричне підключення |
M20*1,5 (стандарт), внутрішня різьба 1/2NPT |
|
Середня температура |
-40 градусів ~85 градусів |
|
Вимірювання температури |
-40 градусів ~120 градусів |
|
Вихідний сигнал |
4~20мА, 4~20мА+Hart |
|
Вибухозахищений тип |
Вогнетривкий, вибухозахищений клас ExdⅡCT6, іскробезпечний, вибухозахищений клас-ExiaⅡCT6 |
|
Автентифікація |
CE, ISO9001, SIL |
